日前筆者撰寫了有關「交流電磁鐵的迷思」一文，希望可以協助老師與學生澄清有關交流電的一些迷思概念。其實在現實生活中有關交流電磁鐵的應用不少，最早在1887 年特斯拉（Nikola Tesla，1856~1943，圖一） 就發明了最早的無電刷交流電感應馬達（brushless alternating current induction motor），並開啟了交流電傳輸的新紀元，但這些事情在中小學的自然課本中卻鮮少提及，讓孩子們失去了一些欣賞科學神奇與科學之美的機會。

圖一：特斯拉。
（圖片來源：維基百科）

在此筆者設計了一些有關交流電磁鐵的簡單應用，希望可以在教學中增加一些的樂趣。

自製打氣機

一、所需器材
自製電磁鐵、自製簡易直交流電供應器、底片盒、氣球、單向閥、強力磁鐵、彈性黏膠、塑膠管〔註一〕

二、製作方法
1. 將底片盒裁下一半備用，可使氣室體積較小，增強壓縮氣體的效果。
2. 將氣球剪開以兩層包覆在底片盒開口處，中央再以彈性黏膠固定上強力磁鐵，如圖二。
3. 在氣室（底片盒）底部及外圍鑽一圓孔，使其可以剛好塞入塑膠管，必要時可再利用彈性黏膠固定。
4. 裝上單向閥，底部的向外（出氣口），外圍的向內（進氣口），如圖三。
5. 在單向閥的出氣口裝上塑膠管，並將塑膠管另一頭放入裝水容器中。並將自製電磁鐵對著單向閥上的強力磁鐵，打氣機即完成（圖四）。

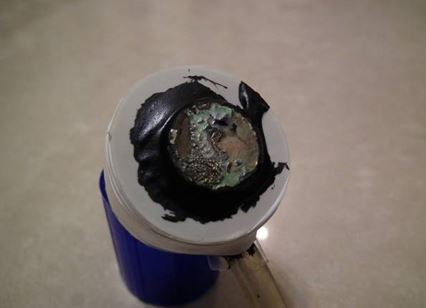

圖二：在橡皮上黏貼一個強力磁鐵。
（作者提供）

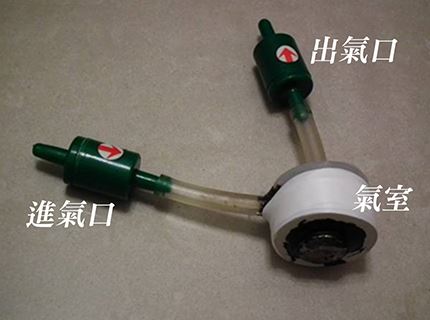

圖三：控制氣流方向的單向閥。
（作者提供）

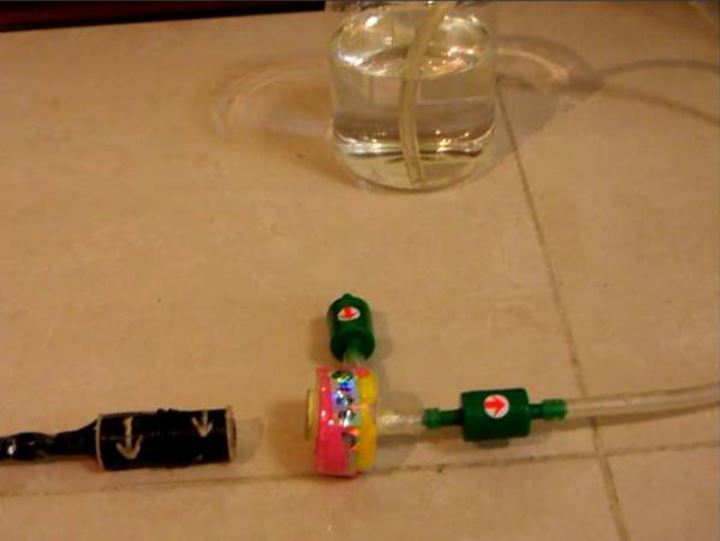

圖四：自製打氣機成品。
（作者提供）

三、使用方法
1. 將通以（低壓）交流電的電磁鐵接近氣室，調整至適當距離，即可看到出氣口冒出氣泡。
2. 注意不要將磁鐵吸住，會變成無法震動，且通電時間不宜過長。
3. 因通以交流電的電磁鐵對磁鐵會產生吸引及排斥的現象，我們如果將磁鐵黏貼在氣球皮上，當交流電磁鐵接近時，磁鐵便會帶動氣球皮震動，加上單向閥控制氣體流向，便成了自製打氣機了。

（本實驗裝置僅供教學講解用，不宜實際用於水族箱或長時間通電使用。）……【更多內容請閱讀科學月刊第525期】
