2015-07-01親自動手算 交流電電壓
547 期
Author 作者
馬雅筠／現任大安高工數學教師、教育部數學學科中心種子教師、十二年國民基本教育數學領域課程綱要研修小組委員。
電器的使用是日常生活的一部分，特別在民眾出國旅遊時，若要使用自備的電器，或購買國外電器回國使用時，都須留意當地使用的電壓是多少伏特。例如臺灣的家用電壓是110伏特（Volt, V）或220伏特（冷氣、大型電熱水器等設備使用）；而香港、中國大陸和歐洲有些國家則是使用220伏特的電壓。可是有人實際用三用電表去量測，卻發現電壓卻不是110伏特，到底是甚麼緣故呢？
其實在家庭與工業方面廣泛運用的交流電（Alternating Current, AC），它的電壓及電流大小及方向會隨時間變化而改變，圖一是示波器上常見的交流電波形「正弦波」。既然交流電的電壓大小會隨時改變，那麼所謂的「電壓110伏特」又是怎麼回事呢？
在科學發展的歷程中，人們對於直流電的認識早於交流電許多。也就是說在交流電進入實用的階段以前，對直流電的研究便已經相當深入了。因此人們很自然地想到，若能將交流電的一些數值換算成某一直流電的固定數值，在工程計算、解決問題或應用上應可帶來許多便利。因此，我們一般所說的交流電110伏特，其實指的是相同於110伏特直流電壓所產生的電功率，這個值又稱電壓的有效值（effective value, Veff）。
那麼交流電110伏特到底究竟是怎麼計算出來的呢？首先我們要知道下面幾個概念：交流電的電流關係式、交流電的電功率與電能、交流電壓有效值的計算。

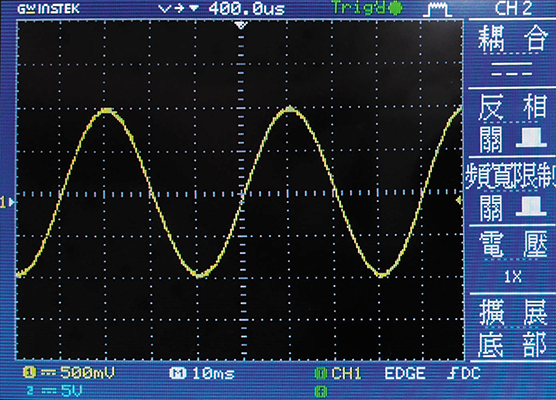

圖一：常見交流電波形 ──正弦波。(作者提供)
交流電的電流關係式
交流發電機是將機械能轉換為電能的機器，通常會轉動磁場中的線圈導線，使導線與磁場發生相對運動，切割磁場而在導線中產生感應電動勢（電壓）或感應電流，其電動勢之方向可藉由弗來明右手定則來決定，大姆指表示導線運動方向（若導線旋轉，則指的是旋轉的切線方向），食指表示磁力線方向（由N至S），中指表示電動勢（電壓）或感應電流方向。......【更多內容請閱讀科學月刊第547期】
